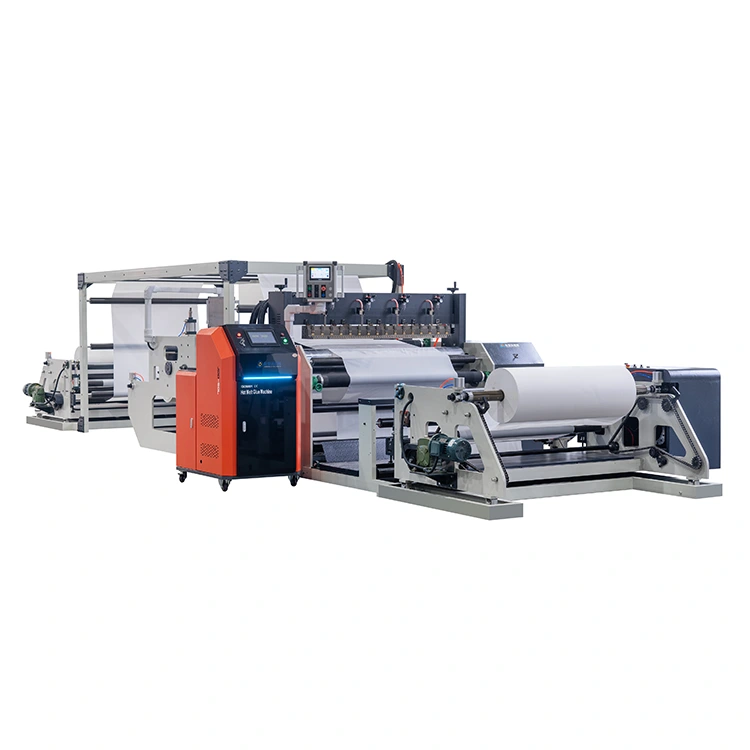

Ääntä eristävä vaahtomuovi laminointikone

XD-GY1600mm ääntä eristävä vaahtomuovilaminointikone, jonka toimittaaJundingdan valmistaja on suunnattu äänieristysvaahdon ja kuitukangasmateriaalien komposiittimuovaustarpeisiin. Yksikerroksisista laminointilaitteista poiketen tämä malli tukee kahden kuitukangaskerroksen ja yhden äänieristysvaahtokerroksen synkronista yhdistämistä, mikä mahdollistaa kolmikerroksisten komposiittimateriaalien integroidun muovaamisen. Koko tuotantoprosessi on täysin automatisoitu ilman manuaalista välikäsittelyä, mikä parantaa tehokkaasti valmiiden äänieristysmateriaalien tasaisuutta ja tartuntakykyä.

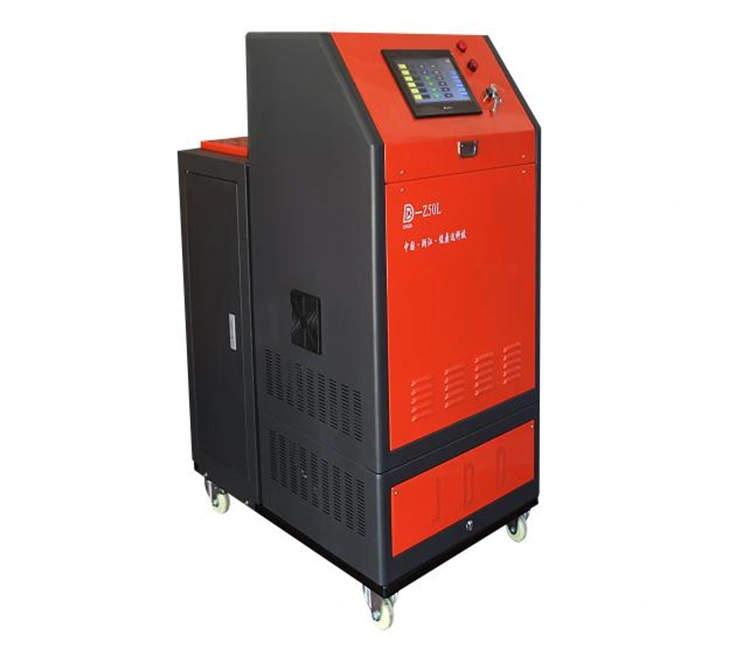

Älykäs kuumasulateliimakone

Laitteet on varustettu päivitetyllä kaksipumppuisella kuumasulateliimajärjestelmällä, jossa on 4 itsenäistä liiman syöttö- ja palautuskanavaa, mikä ratkaisee epätasaisen paikallisen liimauksen ja materiaalin liimauksen ongelmat perinteisissä komposiittikoneissa. Kaksinkertainen ylä- ja alalämmitysrakenne takaa vakaan sulamisen ja tasaisen kuumasulateliiman tunkeutumisen. Tarkkojen puristustelojen, pneumaattisten leikkausveitsien ja automaattisen poikkileikkauslaitteen kanssa kone voi leikata ja rullata materiaaleja automaattisesti asetettujen pituusstandardien mukaisesti, siisti viimeistellyllä reunaleikkauksella ja vakaalla materiaalin jännityksellä.

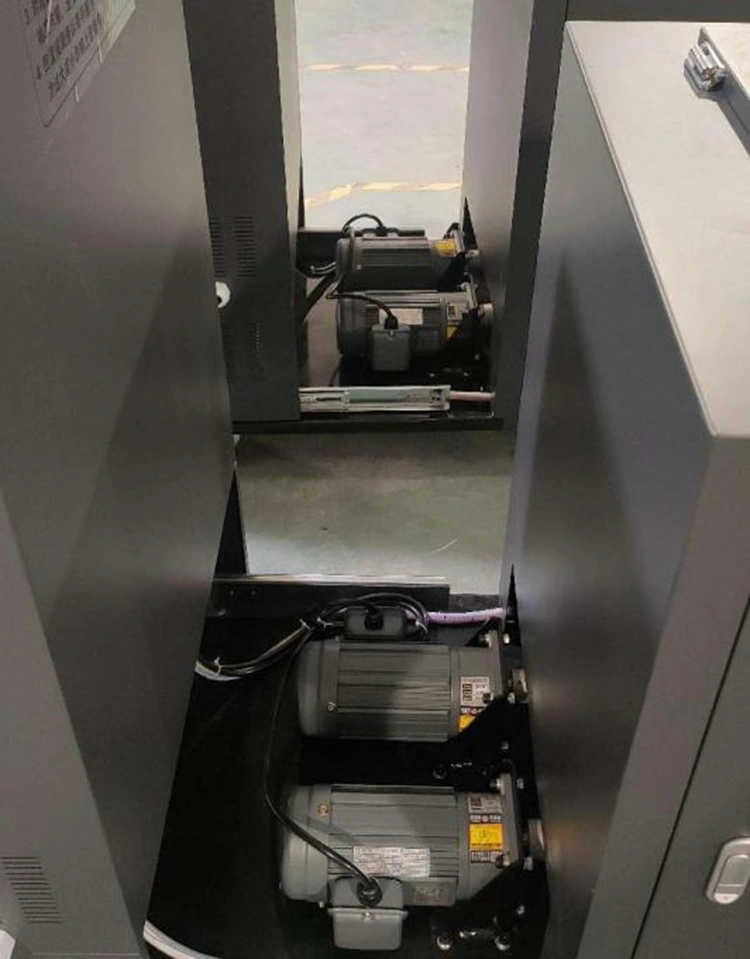

Kaksipumppuinen rakenne

Toimintaperiaate

Laitteessa käytetään tavallista kolmikerroksista komposiittimuovausprosessia: Ensimmäinen kuitukangasrulla ruiskutetaan sulateliimalla ja kuljetetaan siirtymäpyörien kautta äänieristysvaahtomuovimateriaaliin. Apupuristuksen ja muotoilun jälkeen se yhdistetään toisella liimatulla kuitukangasrullalla. Integroitu kolmikerroksinen materiaali kuljetetaan toisella kuljetinhihnalla tarkkuuspuristukseen, kiinteän kokoiseen halkaisuun ja kiinteän pituiseen poikkileikkaukseen. Lopuksi valmiit tuotteet rullataan yksivartisen pintakitkakelausjärjestelmän läpi. Kone suorittaa automaattisesti poikittaisleikkauksen ja purkamisen, kun asetettu materiaalipituus on saavutettu, ja se toteuttaa täysin suljetun kierron automaattisen tuotannon.

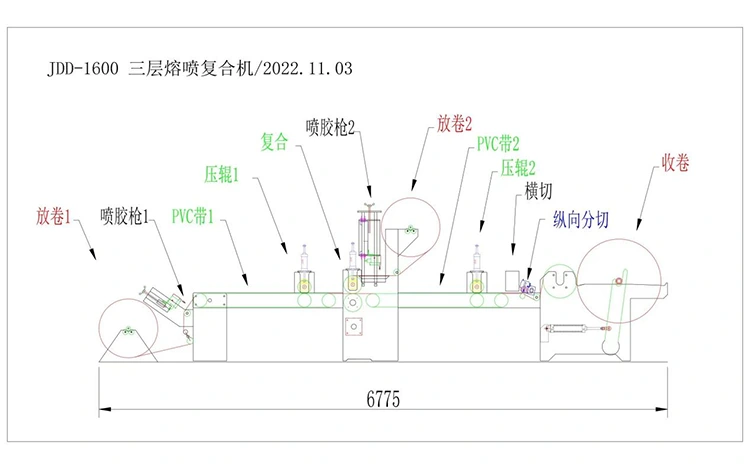

Kaaviokaavio on esitetty yllä.

Koneen täydellinen konfigurointi

Irrotusjärjestelmä:

2 sarjaa itsenäisiä aukikelausrakenteita ylä- ja alakuitukangaskankaille, suurin aukikelaushalkaisija enintään 1000 mm; varustettu 4 ontelolla ruostumattomasta teräksestä valmistettavalla aukikelausakselilla (φ40mm*2000mm).

Kuljetusjärjestelmä:

2 sarjaa PVC-kuljetinhihnoja eritelmillä 1800 * 2000 mm, mikä varmistaa vakaan materiaalin kuljetuksen ilman poikkeamia.

Komposiittipuristustela:

1 sarja komposiittiteloja, mukaan lukien 1 ylempi silikonikumitela ja 1 alempi teräsrulla (Ø290mm*1800mm), tasaista laminointia ja ei rypistymistä.

Syöttö- ja puristustela:

Hyväksyy ylemmän silikonikumin ja alemman teräsrullarakenteen (Ø220mm*1800mm) tasaisen materiaalin puristusvaikutuksen varmistamiseksi.

Leikkauslaite:

Varustettu 5 sarjalla pneumaattisia leikkausveitsiä ja 1 kpl Ø60 mm laakeriteräksistä kovaa telaa tarkkaan kiinteän leveyden trimmaamiseen.

Poikkileikkauslaite:

1 sarja sähköisiä poikkileikkauslaitteita, joiden tehollinen leikkauspituus on 1,8 m ja jotka tukevat alle 1700 mm leveiden tuotteiden automaattista leikkaamista.

Takaisinkelausjärjestelmä:

1 sarja φ400*1800mm kumipäällysteistä rullaa, joka on yhdistetty sähkömagneettiseen kytkimeen ja taajuudenmuuntovivustoon jatkuvan jännitteen automaattista kelausta varten.

Hot Melt Glue System:

2 sarjaa 50 litran kuumasulateliimakonetta täydellisellä ruiskuliimajärjestelmällä, kaksoispumppumallilla, 4-kanavaisella itsenäisellä liiman syöttö- ja palautusjäähdytyksellä, kaksi ylä- ja alalämmitystä tasaisen liiman tuoton takaamiseksi.

Ohjausjärjestelmä:

Xinjie PLC + taajuusmuunnos integroitu ohjaus-, vaihteisto- ja ketjunsiirtomekanismi, joka tukee portaatonta nopeuden säätöä.

Koneen ydinominaisuudet

Vakaa 4-kanavainen itsenäinen liimasyöttö: Kaksipumppuinen sulateliimakokoonpano 4 erillisellä liimansyöttö- ja palautussilmukalla mahdollistaa kiertävän liimansyötön, välttäen tehokkaasti liiman kerääntymisen, tukkeutumisen ja epätasaisen liimauksen varmistaen tasaisen liiman peiton äänieristysvaahdossa ja kuitukangaskankaissa.

4-kanavainen liimansyöttö

Tarkka kolmikerroksinen integroitu komposiitti: Toteuttaa kaksipuolisten kuitukangaskankaiden synkronisen laminoinnin ja äänieristysvaahdon. Kaksoislämmitysrakenne varmistaa täydellisen liiman kovettumisen, parantaa komposiitin kestävyyttä ja välttää valmiiden materiaalien liimanpoistoa ja kerrostumista.

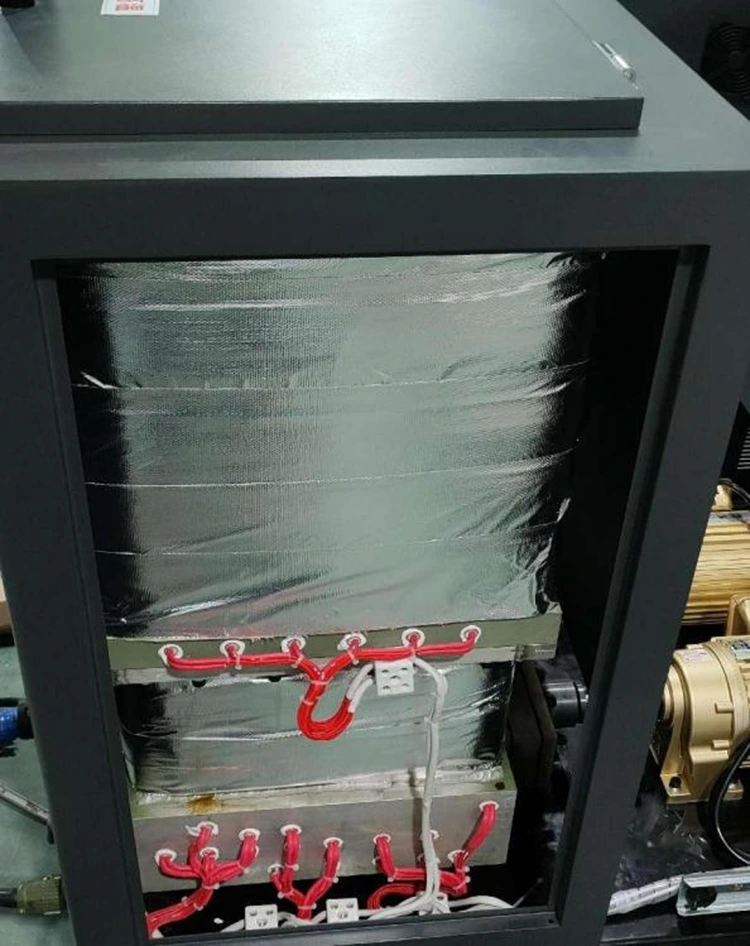

Ylä- ja alalämmitys

Automaattinen kiinteän pituinen leikkaus ja kelaus:

Tukee valmiin materiaalin pituuden mukautettua asetusta. Sähköinen poikkileikkauslaite leikkaa automaattisesti kiinteän kokoisia materiaaleja, ja taajuusmuunnoksiin linkitetty kelausjärjestelmä ylläpitää vakaata jännitystä siistiä ja tasalaatuista valmiita rullia varten.

Erittäin tarkka pneumaattinen leikkaus:

Useat pneumaattisten leikkausveitsien sarjat toimivat yhteistyössä laakeriteräksisten kovien telojen kanssa tasaisen leikkaamisen saavuttamiseksi ilman purseita, jotka täyttävät valmiiden äänieristysmateriaalien kokotarkkuusvaatimukset.

Säädettävä tehokas tuotantonopeus:

Suunniteltu maksimituotantonopeudelle 20 m/min. Ajonopeutta voidaan säätää vapaasti raaka-aineominaisuuksien ja tuotannon tarpeiden mukaan mukautuen joustavaan eri erien tuotantoon.

Kestävä mekaaninen voimansiirtorakenne:

Ääntä eristävä vaahtomuovilaminointikone ottaa käyttöön kiinteän vaihteiston ja ketjun, vakaan toiminnan ja alhaisen vikatiheyden. Kaikki kosketusrullat on valmistettu kulutusta kestävistä materiaaleista jatkuvan käyttöiän pidentämiseksi.

Sovellusskenaariot

Autojen äänieristysmateriaalit:

Soveltuu autojen rungon, ovipaneelin ja osaston äänieristys- ja iskunvaimennusmateriaalien komposiittituotantoon.

Kodintekstiilien melunvaimennustuotteet:

Käytetään äänieristys- ja iskunvaimennusmateriaalien laminointiin sisätilojen sisustamiseen, seinien äänieristykseen ja lattian vaimentamiseen.

Teollisuuslaitteiden melunvaimennus:

Valmistaa erityisiä komposiittiäänieristysmateriaaleja mekaanisiin laitteisiin, ilmanvaihtojärjestelmiin ja teollisuuden melunvaimennustekniikkaan.

Päivittäiset suoja- ja eristysmateriaalit:

Käytetään monikerroksisten eristys- ja puskurimateriaalien komposiittikäsittelyssä äänieristys- ja iskunvaimennustoiminnoilla.

Miksi valita meidät

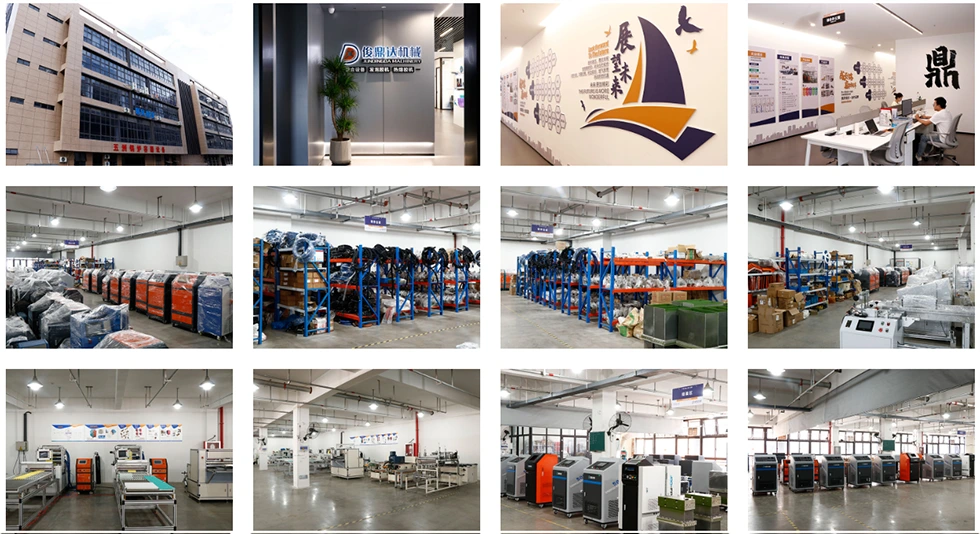

Ammattimainen kuumasulatekomposiittilaitteiden valmistaja:

Vuonna 2011 perustettu Jundingda keskittyy kuumasulateliimapinnoitteiden ja komposiittilaitteiden tutkimukseen ja kehitykseen sekä tuotantoon itsenäisillä moderneilla tehtailla ja vakaalla tuotantokapasiteetilla.

Toimialan todentama tekninen vahvuus:

Yhtiön sulatekomposiittilaitteet ovat pitkään palvelleet auto-, kodintekstiili-, ympäristönsuojelu- ja suodatinteollisuutta, ja niillä on vakaa tuotteiden suorituskyky ja noin 80 %:n markkinaosuus kotimaisten suodatus- ja puhdistuslaitteiden alalla.

Kohdennettu räätälöintimahdollisuus:

Äänieristysmateriaalien käsittelyn markkinoiden kysynnän mukaan kehittää itsenäisesti kolmikerroksisia komposiitti- ja leveitä liimauslaitteita, jotka tukevat henkilökohtaista parametrien säätöä ja epästandardien laitteiden räätälöintiä.

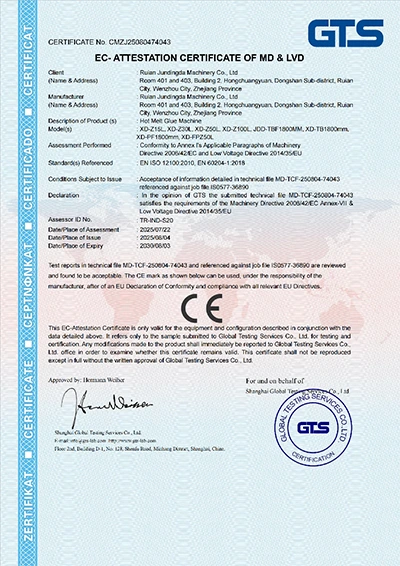

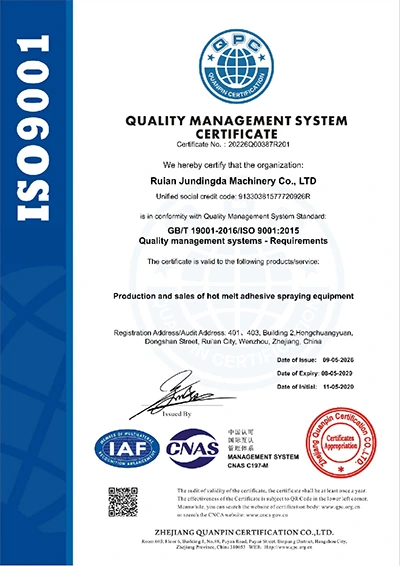

Standardoitu laatusertifikaatti:

Kaikki laitteet on valmistettu tiukasti ISO-laatujärjestelmän standardien mukaisesti ja niillä on CE-sertifikaatti. Virallisia pätevyysasiakirjoja varten ota yhteyttä tiimiimme.

Koko ajan ammattimainen palvelu:

Tarjoa ennen myyntiä kysyntäanalyysiä ja laitteiden esittelyä, myynnin edistymisen synkronointia ja paikan päällä tapahtuvaa käyttöönottokoulutusta sekä myynnin jälkeistä 24 tunnin teknistä tukea ja nopeaa varaosien toimitusta tuotannon seisokkien vähentämiseksi.

Tuotevertailu (VS tavallinen komposiittikone)

Toimitus ja tarjous

FAQ

Q1: Mitä materiaaleja tämä äänieristysvaahtolaminointikone voi käsitellä?

V: Sitä käytetään erityisesti äänieristysvaahdon ja kuitukankaiden komposiittilaminointiin, joka soveltuu autojen äänieristysmateriaalien, sisätilojen melunvaimennusmateriaalien ja teollisuuden puskurieristysmateriaalien monikerroksiseen komposiittituotantoon.

Q2: Mikä on 4-kanavaisen riippumattoman liimansyöttöjärjestelmän etu?

V: Itsenäinen palautusjäähdytysrakenne välttää liiman tukkeutumisen ja epätasaisen paikallisen liimauksen, mikä varmistaa täydellisen ja tasaisen liiman peiton vaahtomuovipinnalla ja parantaa tehokkaasti kolmikerroksisten komposiittimateriaalien sidoslujuutta.

Q3: Voiko ääntä eristävä vaahtomuovilaminointikone toteuttaa kiinteän pituisen automaattisen leikkauksen?

V: Kyllä. Varustettu sähköisellä poikkileikkauslaitteella ja PLC-parametrien asetusjärjestelmällä, se tukee räätälöityä kiinteän pituista leikkausta ja automaattista purkamista, mikä vastaa standardoitua erätuotantoa.

Q4: Onko laitteen nopeutta säädettävissä tuotannon aikana?

V: Tuettu. Taajuusmuunnosnopeuden säätöjärjestelmän avulla tuotantonopeutta voidaan säätää vapaasti 0-20 m / min raaka-aineerojen ja tuotantovaatimusten mukaan.

Q5: Voidaanko laitteita räätälöidä erityisiä vaatimuksia varten?

V: Tarjoamme henkilökohtaisia ​​muokkauspalveluita. Parametreja, kuten käsittelyleveys, komposiittikerrokset ja toiminnalliset konfiguraatiot, voidaan säätää asiakkaan todellisten tuotantotarpeiden mukaan.
